一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

軌道減震器上面的橡膠與金屬粘結(jié)強(qiáng)度的拉伸試驗(yàn)也叫橡膠減震器金屬粘結(jié)強(qiáng)度試驗(yàn)機(jī)，用來測試橡膠與金屬件的粘結(jié)強(qiáng)度、拉伸強(qiáng)度、拉伸負(fù)荷、拉伸破壞、抗拉強(qiáng)度、剝離強(qiáng)度、拉力變形等力學(xué)性能。

測試原理：

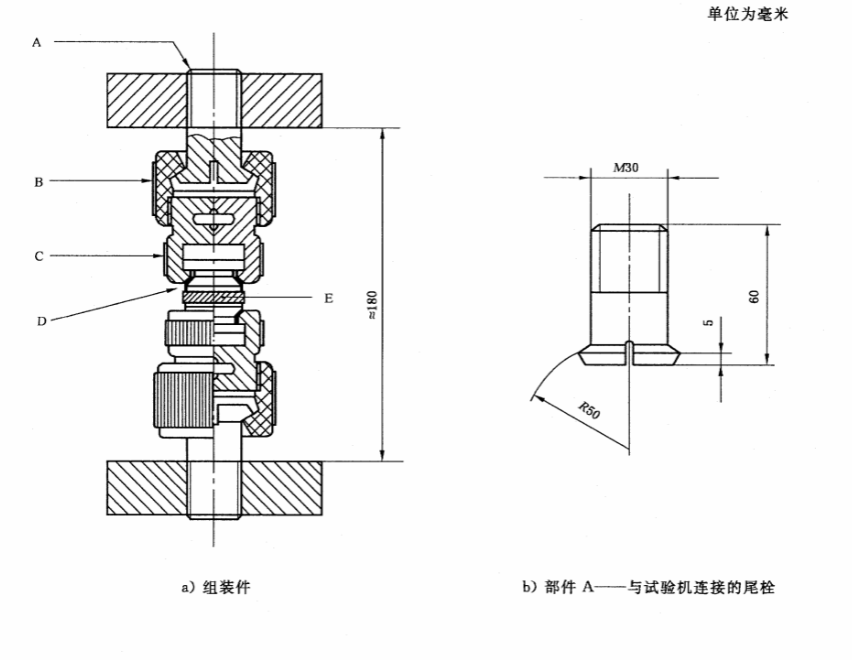

標(biāo)準(zhǔn)尺寸試樣產(chǎn)生粘合破壞時所需要的作用力，試樣由兩塊平行金屬板與橡膠層粘合組成，作用力的方向與粘合表面成90°。

粘結(jié)強(qiáng)度試驗(yàn)機(jī)滿足要求：

橡膠減震器與金屬件粘結(jié)強(qiáng)度試驗(yàn)機(jī)符合ISO5893的要求，力值測量精度達(dá)到2級，夾具移動的速度為25mm/min±5mm/min。



如何制取試樣？

1、標(biāo)準(zhǔn)尺寸的圓形金屬板比較好用軋制的碳鋼棒值得。也可使用部件尺寸與基本尺寸一致的其他金屬。制備和處理光滑的金屬板應(yīng)按所研究的粘合系統(tǒng)要求進(jìn)行處理。

2、用圓形沖刀切出未硫化橡膠圓片，尺寸應(yīng)使模壓時得到限定的流膠量。按所研究的粘合系統(tǒng)要求處理與金屬粘合的橡膠表面。

3、橡膠圓片和金屬板組裝于模具中硫化。模具的結(jié)構(gòu)應(yīng)使橡膠突出金屬板邊緣約0.05mm，以防止試驗(yàn)時金屬邊緣對橡膠的撕裂。

4、制備試樣時應(yīng)十分小心，使橡膠和金屬的粘合面不沾污灰塵、水氣和外來雜質(zhì)。裝配試樣時不應(yīng)用手接觸粘合面。

5、應(yīng)在一可控的溫度和適當(dāng)?shù)膲毫ο录訜嵋?guī)定的時間以模壓成型。硫化的時間和溫度英語被研究的粘合系統(tǒng)的要求一致。

6、硫化結(jié)束后，應(yīng)十分小心地從模具中取出試樣，以避免試樣在冷卻前粘合面受到不適當(dāng)?shù)膽?yīng)力。
