根據試驗大綱選擇合適的結果表述方式。疲勞試驗的結果通常用圖形方法表達。在報告疲勞數據時，應該清楚地說明試驗條件。除了圖形表述方法外，也可采用表格法。

1、S-N曲線

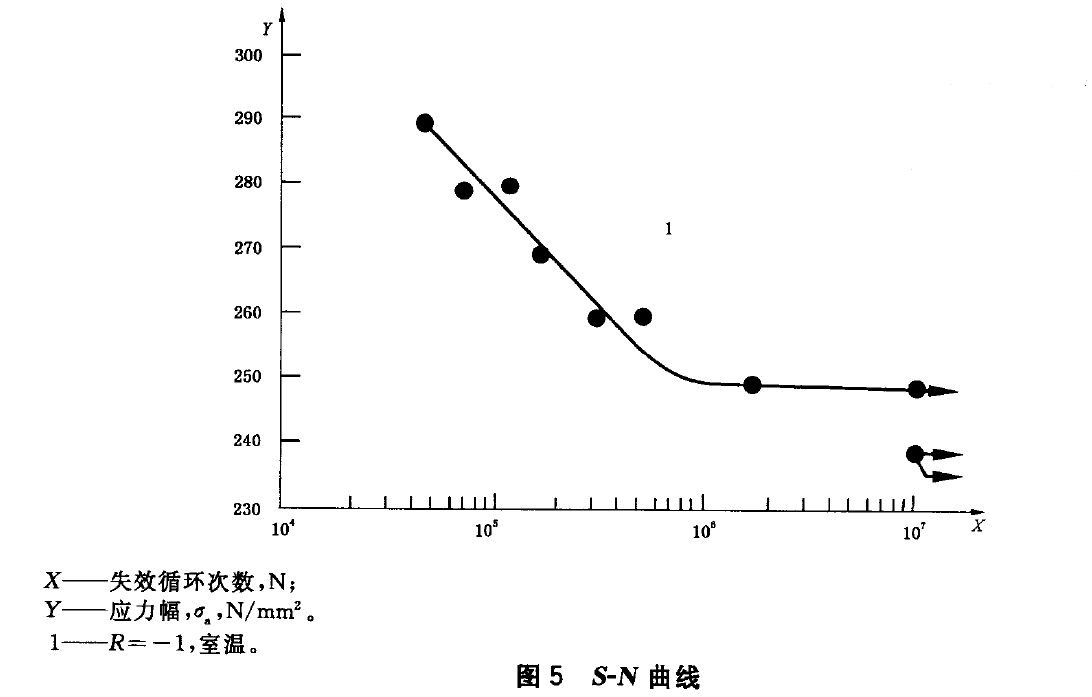

比較通用的結果圖形法是以失效時的循環次數作為橫坐標，以應力幅值或者依賴于應力循環的其他應力值作為縱坐標繪圖.穿越試驗數據點近似中線繪畫的平滑曲線稱為S-N曲線。循環周次采用對數坐標，應力坐標軸采用線性或者對數坐標。對于每一應力比的每組試驗結果繪制一條曲線。試驗結果通常在同一圖形中繪制。圖5給出了一個圖形報告的例子，其中應力坐標軸采用線性坐標。

2、平均應力圖

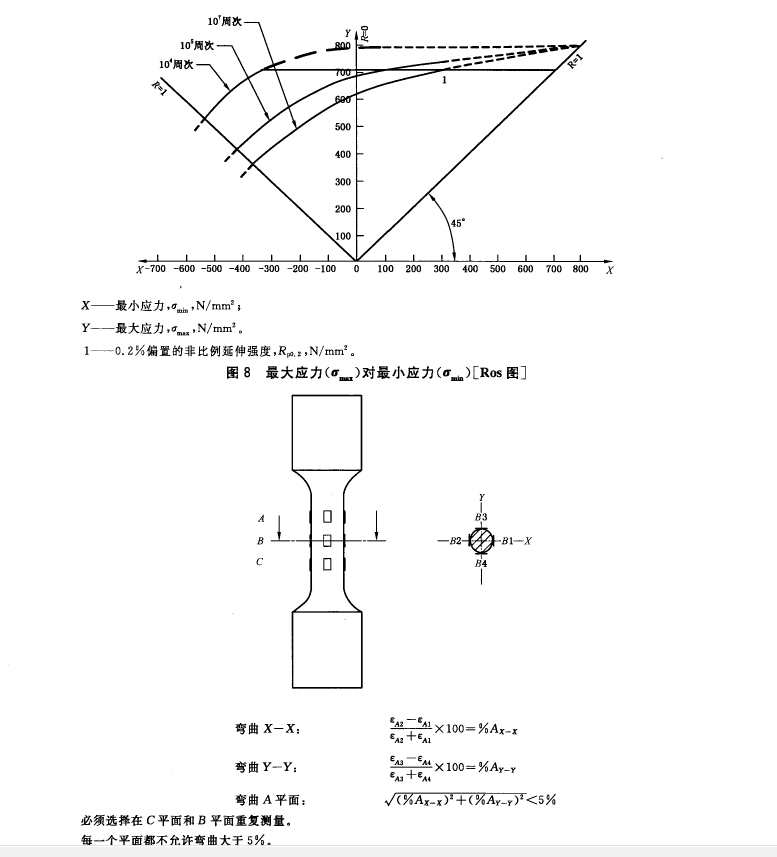

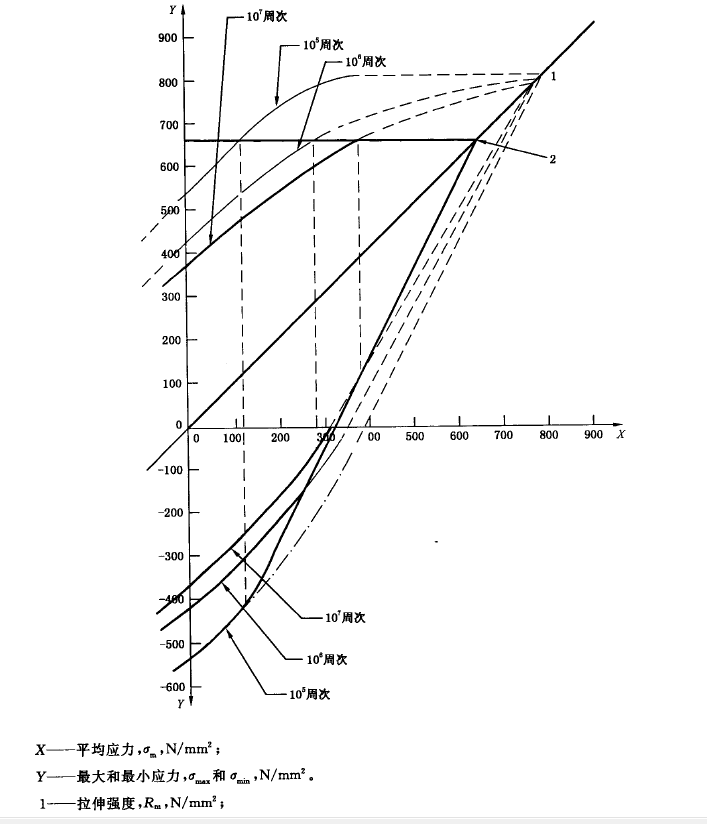

    從S-N曲線導出的疲勞強度繪制在疲勞強度圖表上。結果可以直接通過圖形方式報告，對于詳細的“持續時間”，圖6給出了應力幅對平均應力圖，或如圖7繪制比較大、比較小應力對平均應力圖;或者如圖8繪制比較大應力對比較小應力圖。試驗結果可以繪制在同一圖形中。

3、同軸度

    應該使用校準試樣進行同軸度檢查。圖9中的同軸度校準試樣應該與被檢測試樣具有類似的幾何形狀。建議同軸度校準試樣采用強化熱處理鋼，或者總彈性應變至少等于。.4%或在試驗序列中符合比較大應變的施加在試樣上的力的近似材料制成。

    為了檢查由于角度偏差、橫向偏差和/或加力鏈偏差引起的不同軸，如圖9所示在同軸度校準試樣A.B和C位置粘貼電阻應變片。當上部或者下部(不是同時)粘有應變片的試樣在夾持裝置當中時，要求調節溫度平衡，并且要求完成零參考溫度的橋式放大調節。此時，同軸度校準試樣應該被夾持在上下兩夾頭之間。

    隨后校準試樣應該被拉伸至0. 4%的比較大應變量，或者施加在試樣上的試驗力應使試樣具有相應的比較大應變量(如果這個值不超過校準試樣的0.4%)。必須在試樣相對角度為0°,90°,180°,270°時對校準試樣分別加力4次。試樣的四個位置分別計算同軸度。如果這試樣的四個位置的三個測量平面中的一個或者多個平面同軸度超過5%，應該調節試驗機架和/或力傳感器的傳動和緊固裝置，然后重復上述程序直至同軸度小于5%

    要求在壓縮過程中重復上述過程以確定同軸度在規定范圍內(如≤5%

    如果同軸度不滿足要求，需要:

    —通過多次進行上述步驟核實測量的重復性;

    —確定結果是由于試驗裝置而不是試樣的原因;

    —檢查構成夾持單元(夾具、夾持單元和機器之間)的幾何精度。
