一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

塑料壓縮強度試驗機滿足要求

    能以規定恒定速度移動，并由下列各組件構成的試驗機均可使用。

    試驗機應由國家計量部門定期檢定。

1壓縮夾具

    能準確地沿試樣軸向施加負荷，表面粗糙度為Ra 0. 8的硬化鋼壓板，并應裝有自動對中裝置。

 2負荷指示器

    指示試樣所承受的壓縮負荷的機構，在規定的試驗速度內沒有慣性滯后，指示負荷的精度為指示值的士1%或更高。

 3變形指示器

    測定在試驗過程中任何時刻兩個壓板與試樣接觸面之間或試樣兩固定點間距離的裝置。在規定的負荷速率下不應有滯后，其精確度應為指示值的士1%或更高。

 4測微計

    適用于測量試樣的尺寸，精度為0. O1 mm

取樣方法

1試樣制備

    試樣應根據有關標準或供需雙方間的協定，用注射、模壓成型制作或機械加工制備。

 2試樣形狀和尺寸

試樣應為正方形、矩形、圓形或圓管形截面柱體。試樣兩端面應與加荷方向垂直，其平行度應小于試樣高度的0.1%

試樣高度變化范圍為10^-40 mm，推薦試樣高度為30, mm

除非產品標準另有要求，試樣的細長比應為to，當試驗過程中試樣出現扭曲現象時，細長比應降低為6

推薦管形試樣壁厚為2 mm，管內徑為8 mm

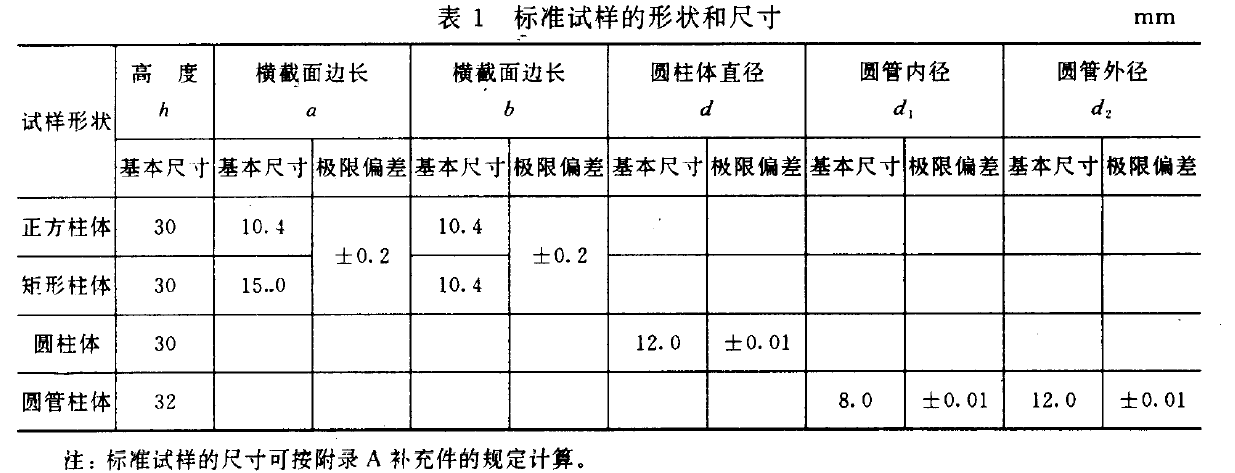

推薦標準試樣尺寸見表

當因缺乏材料或因產品特殊幾何尺寸不能使用標準試樣時，允許使用小試樣，見附錄B(補充件)。

試樣的所有表面均應無可見裂紋、刮痕或其他可能影響結果的缺陷。

各向同性材料每組試樣至少5個。

各向異性材料每組取10個試樣，垂直和平行于各向異性的主軸方向各取5個試樣。

試驗規程：

1、除非產品標準另有規定，否則試樣應按GB 2918進行狀態調節試驗。

2、沿試樣高度方向測量三處橫截面尺寸計算平均值。測量試樣高度精確到0. O1 mm

3、必要時安裝變形指示器

4、把試樣放在兩壓板的表面之間，并使試樣中心線與兩壓板表面中心連線重合，確保試樣端面與壓板表面平行。調整塑料壓縮強度測試機，使壓板表面恰好與試樣端面接觸，并把此時定為測定變形的零點。

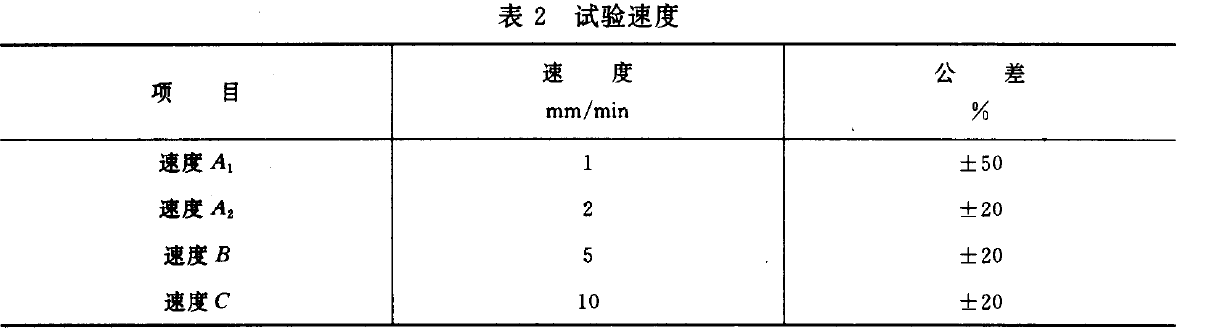

5、根據材料的規定調整試驗速度。若沒有規定，則調整速度1 mm/min(表2中速度A,)。易變形的材料可以采用表中所給出的較高速度。

6開動塑料壓縮強度測試機并記錄下列各項:

6.1記錄適當應變間隔時的負荷及相應的壓縮應變。

6. 2試樣破裂瞬間所承受的負荷，以牛頓為單位。

 6. 3如試樣不破裂，記錄在屈服或偏置屈服點及規定應變值為25%時的壓縮負荷，以牛頓為單位。
