一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

適用范圍：

    本標準規定了聚合物基復合材料短梁剪切強度試驗方法的試驗設備、試樣、試驗步驟、計算和試驗報告。

    本標準適用于連續纖維增強聚合物基復合材料短梁剪切強度的測定。

試驗原理：

    采用小跨厚比三點彎曲法，獲得試樣的短梁剪切強度。

試驗設備：

1、試驗機載荷相對誤差不應超過±1%。

2、機械式和油壓式試驗機使用噸位的選擇應使試樣施加載荷落在滿載的10%-90%范圍內，且不應小于試驗機比較大噸位的4%。

3、能獲得恒定的試驗速度。當試驗速度不大于10mm/min時，誤差不應超過20%；當試驗速度大于10mm/min時，誤差不應超過10%。

4、電子式萬能試驗機和伺服液壓式萬能試驗機使用噸位的選擇應根據要求。

5、測量變形的試驗機相對誤差均不應超過±1%。

高溫試驗環境條件：

    首先將環境箱和試驗夾具預熱到規定的試驗溫度，然后將試樣加熱到規定的試驗溫度，并用與試樣工作段直接接觸的溫度傳感器加以校驗。對干態試樣，在試樣達到試驗溫度后，保溫5 min-10 min開始試驗；對濕態試樣，在試樣達到試驗溫度后，保溫2 min-3 min開始試驗。試驗中試樣溫度保持在規定試驗溫度的士3℃范圍內。

低溫（低于零度）試驗環境條件：

    首先將環境箱和試驗夾具冷卻到規定的試驗溫度，然后將試樣冷卻到規定的試驗溫度，并用與試樣工作段直接接觸的溫度傳感器加以校驗。在試樣達到試驗溫度后，保溫5 min^-10 min開始試驗。試驗中試樣溫度保持在規定試驗溫度的士3℃范圍內。

試驗步驟：

1、對于在實驗室標準環境條件進行的試驗，根據常規環境規定進行；而對于在非實驗室標準環境下進行的試驗，則按照高溫（低溫）試驗環境進行。

2、按1mm/min-2mm/min加載速度對試樣連續加載，直到試樣破壞或加載頭的位移超過了試樣的名義厚度時，停止試驗。若試樣破壞，則記錄試樣失效模式和比較大載荷。

結果計算：

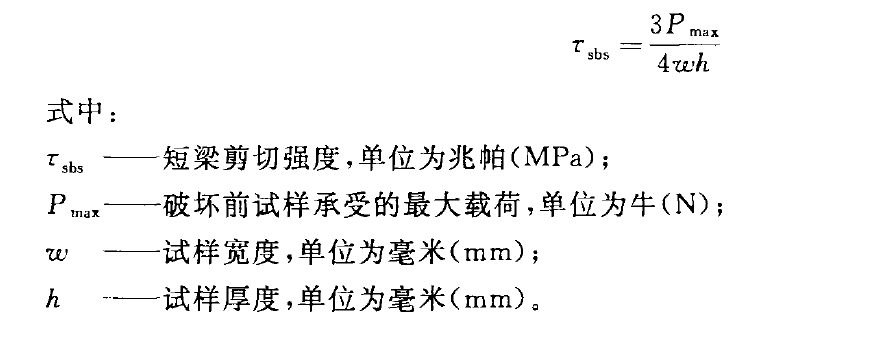

短梁剪切強度





相關文章：

耐酸陶瓷材料抗拉強度試驗機如何做拉伸測試   優質電液伺服萬能材料試驗機供應商

合金材料拉力試驗機工作原理以及如何測試     陶瓷材料抗彎強度試驗機如何做測試

橡膠塑料材料萬能拉伸試驗機與拉伸機的關系    建筑密封材料拉伸粘結性試驗方法
