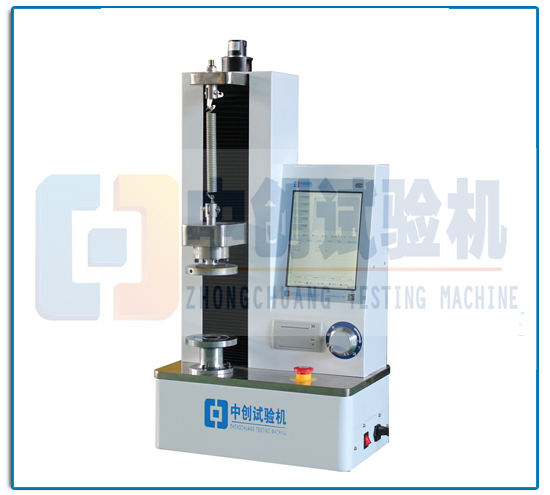

彈簧墊圈試驗機主要用于測試彈簧墊圈的壓力、載荷、扭轉、剛度、變形等力學性能測試。彈簧墊圈試驗機在測試時依據標準有哪些？
彈簧墊圈彈性試驗方法：
1、彈簧鋼墊圈根據表1進行彈性試驗，試驗后的自由高度應不小于1.67；
2、鞍形和波形彈性墊圈根據表1進行彈性試驗，試驗后的自由高度應不小于表2的規定。
|
規格/mm |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
|
試驗載荷/N |
700 |
1160 |
1760 |
3050 |
5050 |
7050 |
12900 |
20600 |
|
規格/mm |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
|
試驗載荷/N |
30000 |
41300 |
56300 |
69000 |
88000 |
110000 |
127000 |
167000 |
|
規格/mm |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
|
|
試驗載荷/N |
204000 |
255000 |
298000 |
343000 |
394000 |
457000 |
518000 |
|
表1
|
規格 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
試驗后的自由高度≥ |
0.9 |
1 |
1.25 |
1.6 |
2.1 |
2.4 |
2.8 |
3.2 |
3.8 |
3.8 |
4.4 |
5.6 |
8 |
||
表2
彈簧墊圈扭轉性能試驗方法：
將墊圈夾于虎鉗和扳手之間，虎鉗和扳手之間的距離等于墊圈外徑的二分之一，將扳手向順時針方向緩慢扭至90℃，目測墊圈表面。根據這個方法進行扭轉試驗，彈簧鋼、不銹鋼和磷青銅墊圈扭至90℃時不得斷裂。
