適用范圍：

本標準規定了門式鋼管腳手架的品種、規格、結構型式、技術要求、試驗方法、檢驗規則和產品標志、包裝、運輸及貯存的細則。

本標準適用于土木建筑工程中內、外腳手和混凝土模板的支架等。

依據標準：

GB 699優質碳素結構鋼鋼號和一般技術條件

GB 700普通碳素結構鋼技術條件

GB 715普通碳素鋼鉚螺用熱軋圓鋼技術條件

GB 2828逐批檢查計數抽樣程序及抽樣表

GB 3092低壓流體輸送用焊接鋼管

GB 5177碳鋼焊條

GB5679可鍛鑄鐵

GB 6388運輸包裝收發貨標志

GBJ 2建筑模數協調統一標準

GFJ205鋼結構工程施工及驗收規范

YB 242直徑5^-152毫米電焊鋼管

常用術語：

1門架

    門式鋼管腳手架的.主要構件。

2立桿

    做為門架上、下層之間荷載傳遞的主要桿件。

3橫桿

    做為放置水平架和腳手板的橫向桿件。

4鎖銷

    連接鎖臂和交叉支撐的門架上的配件。

5搭鉤

    做為水平架、腳手板、鋼梯與橫桿連接的零件。

6擋板

    與搭鉤組成具有防止脫落機構的零件。

7面板

    腳手·板上供施工人員行走或運料通行的鋼板。

8踏板

    鋼梯上的踏步鋼板。

9托板

    托座上的承托板。

10底板

    底座上的承托板。

11插管

    連接棒、固定底座、固定托座插人立桿中的鋼管。

12套環

    連接棒插管外面的短鋼管。

13螺桿

    可調底座或可調托座上帶螺紋的圓鋼。

14手柄

    調節螺桿使用長度的零件。

 技術要求

材料：

門架和配件除有特殊要求外，其材質應符合GB 700規定的3號鋼。

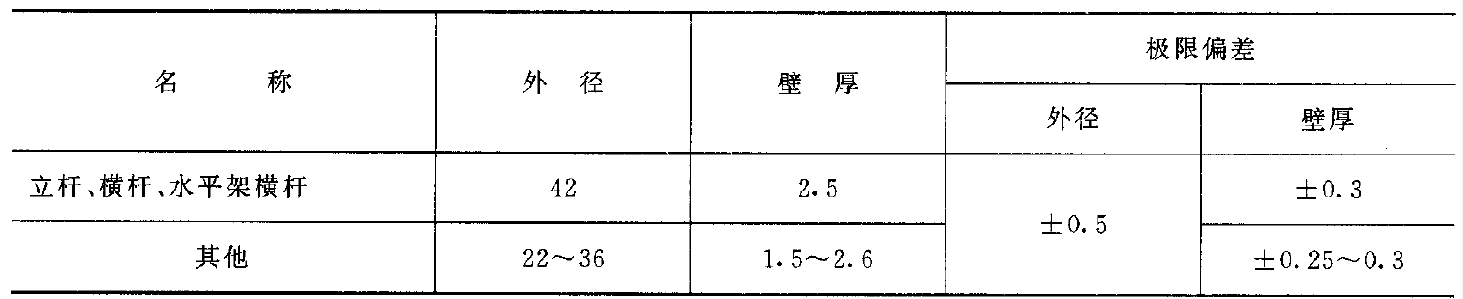

門架和配件所用的鋼管，其規格應符合表1的規定。



門架和配件所用的鋼管和鋼板，在保證可焊性的條件下，允許采用與3號鋼機械性能相符或更優的材料;當使用抗拉強度、屈服強度較低的2號鋼時，在不影響連接和構造的情況下，允許用增加厚度的辦法彌補強度的不足。

可調底座和可調托座的手柄用鑄件材料時，應采用KT-33-8牌號的可鍛鑄鐵，并應符合

GB 5679的規定。

鉚釘應采用GB 715規定的MI. 2鋼制成。

焊條應采用GB 5117中E43系列焊條。

基本要求：

門式鋼管腳手架的門架和配件，應按國家規定程序批準的設計加工圖及技術文件制造。

門架和配件在不同組合的情況下，均應保證連接性和互換性。

交叉支撐、鎖臂、連接棒等配件與門架相連接時，要有防止退出的止退機構。當連接棒與鎖臂一起應用時，連接棒不受此限。

水平架、腳手板、鋼梯與門架相連的搭鉤，應有防.止脫落的扣緊機構。

構造要求：

鎖銷直徑不應小于13mm。

交叉支撐孔徑不應大于16mm.

搭鉤厚度不應小于7mm。

連接棒、插管和螺桿插人立桿長度不應小于95mm。

面板、踏板的鋼板厚度不應小于1.2mm，并應有防滑措施。

底座板宜做成方形或圓形，并要有2個以上的釘孔。

腳手板由2塊面板組成時，其間隙不應大于25mm

水平架、腳手板、鋼梯四角的搭鉤應焊接或鉚接)牢固可靠。

腳手板的面板應與縱梁和橫梁焊接;如面板與縱梁彎折加工為一體時亦應與橫梁焊接。

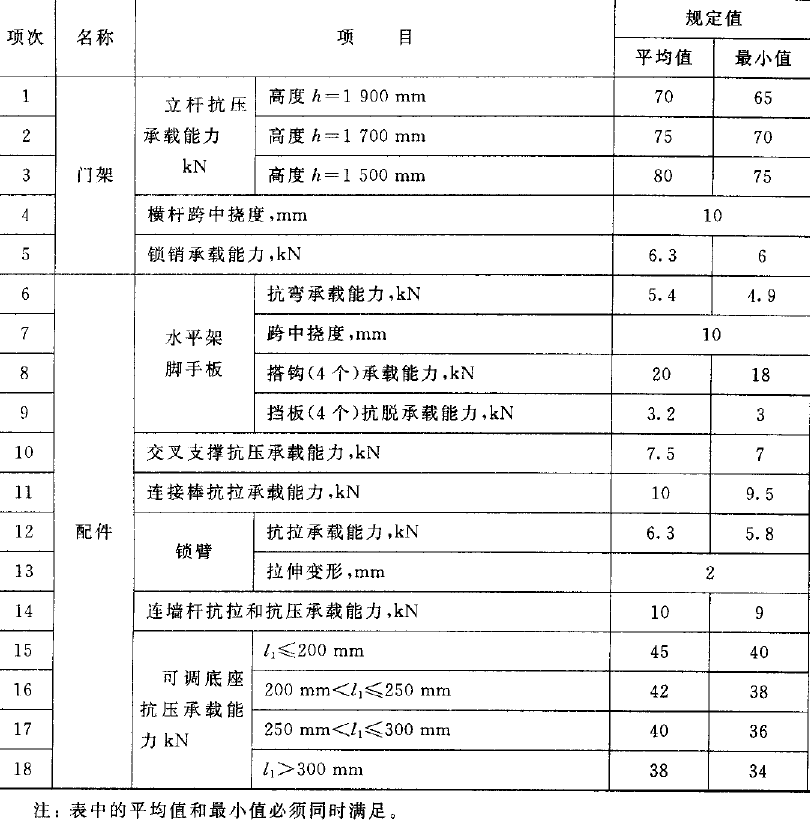

性能要求：
