范圍

本部分規定了絕緣子機械試驗的樣品安裝和試驗方法

本部分適用于瓷和玻璃絕緣子(包括套管、支柱絕緣子、電器產品的絕緣外套、線路絕緣子串及其元件)的機械試驗。

規范性引用文件

GBT  2900. 8電工術語絕緣子

GBT  2900.19電工術語高電壓試驗技術和絕緣配合

試驗項目

4、彎曲負荷試驗

試品安裝與負荷施加方式

試驗程序

5拉伸負荷試驗

試品與試品安裝

試驗程序

6扭轉破壞負荷試驗

試品與試品安裝

試驗程序

7壓縮負荷試驗

試品與試品安裝

試驗程序

8機電破壞負荷試驗

試品與試品安裝

試驗程序

9內壓力試驗

試品與試品安裝

試驗程序

絕緣子彎曲負荷測試機安裝試樣方法

a)針式絕緣子

試品應直立地固定在線路絕緣子彎曲負荷測試機上(當水平安裝時，應考慮試驗結果的等效性)。當僅對絕緣件的彎曲強度進行試驗時，應采用特制的加強鋼腳，將絕緣件固定好。

b)線路柱式絕緣子

試品應帶有安裝用的整套金屬附件，直立地安裝在線路絕緣子彎曲負荷測試機上(當采用不同安裝角度進行安裝時，應考慮試驗結果的等效性)，試驗機安裝支承面尺寸應不小于試品安裝面尺寸。

C瓷橫擔絕緣子

試品按使用狀態固定在試驗機上(當水平安裝時，應考慮試驗結果的等效性)，試驗機安裝支承面尺寸應不小于試品安裝面尺寸，全瓷式橫擔絕緣子應在安裝面兩側面墊以厚1mm- 2 mm的軟性緩沖墊片，安裝用螺栓應有足夠的剛度，使在試驗中不發生明顯的彎曲變形。

d)蝶式和線軸式絕緣子

試品按近似正常使用的情況安裝在線路絕緣子彎曲負荷測試機上，安裝試品用的加強穿釘應有足夠的剛度，使在試驗中不發生明顯的彎曲變形。

e)交流牽引線路用棒形瓷絕緣子

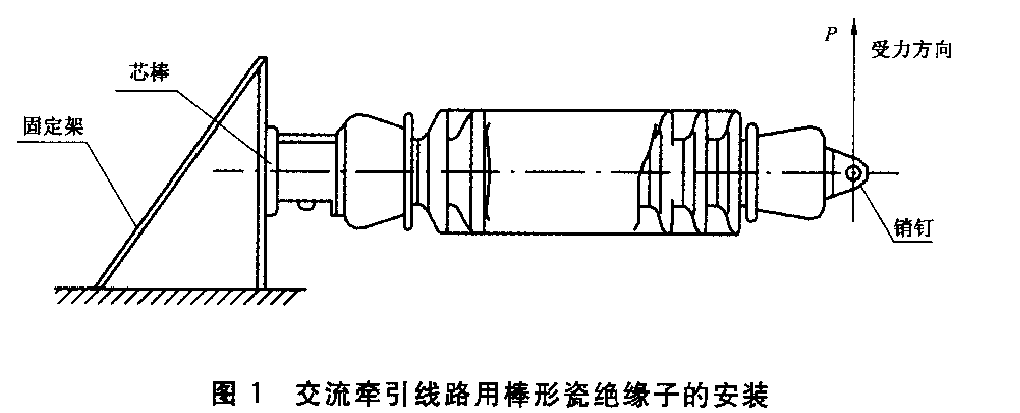

試品的安裝按圖1所示，將.上帽孔套在試驗夾具的芯棒.上，并用U形卡箍壓板固定。線路絕緣子負荷施加方式：

對a.b,c),}四類絕緣子，用直徑小于試品線槽寬度的鋼索套在試品線槽上，并應使施加的負荷通過試品軸線，且與其垂直對線夾型b)類絕緣子，負荷應施加在線夾上，負荷施加點和方向盡可能與實際使用情況一致。

對e)類絕緣子，在試品下帽角耳孔內穿銷釘，用鋼絲繩套在銷釘上，施加彎曲負荷，施加負荷方向應與上帽缺口的朝向相反，負荷方向應與試品的軸線垂直且和試品軸線在同一平面內。

絕緣子抗彎強度測試機試樣安裝方法

絕緣子試樣套管一般應直立安裝，將法蘭固定在絕緣子抗彎強度測試機上，當試品法蘭有二個或二個以上的安裝孔時，安裝時應使其中兩個相鄰安裝孔軸線所組成的面垂直于力的方向(在特殊情況下，可按實際使用時的受力方向)。用適當直徑的鋼索或拉桿緊貼在試品長端端蓋上或導電排(桿)的側面上，并應使施加的負荷通過試品軸線，且與其垂直。
