一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

適用范圍：

本標準規定了在室溫下，陶瓷燒結材料抗壓強度的試驗設備、試樣、試驗步驟、結果計算及數據處理。

本標準適用于燒結后陶瓷材料及輔助材料。

定義：

本標準采用下列定義。

抗壓強度：材料在單位面積上所能承受的極限載荷。

試驗設備：

1、陶瓷材料抗壓強度試驗機

陶瓷材料試樣充分壓碎時的壓力在試驗機量程的10%-90%之間。

陶瓷材料抗壓強度試驗機相對誤差不大于1%，能等速加荷。

其中一塊壓板裝有球形座.能補償試樣受壓面與壓板之間平行度的微小偏差。

2、烘箱

能在110C士5℃保溫。

3、游標卡尺

精度為0. }2Cliri

4、干燥器

試樣的制取：

1、直徑20mm士2m、高20mm土2mm(粗陶試樣直徑50mm士5 mm高50mm士5 mm)的試樣10件。

2、試樣的制備采用與該材料在實際生產中相同的工藝。

3、試樣兩底面在磨片機上用100號金剛砂磨料加工規整，兩底面的不平行度小于0.01mm/mm，試樣母線與底面的不垂直度小于1°。

4、試樣應無明顯缺陷、表面清潔。

操作規程

1、將陶瓷材料試樣置于溫度為110℃的烘箱中，烘干2h，然后放入干燥器，冷卻至室溫。

2、測量并記錄每塊試樣的直徑和高度、精確至0.1mm。

3、將試樣放入陶瓷材料抗壓強度試驗機壓板中心，并在試樣兩受壓面墊襯1 mm厚的草板紙。

4、選擇適當量程，以2X10^2N/s的速度均勻加載直至試樣破碎(測力計指針倒轉)，記錄陶瓷材料試驗機指示的比較大載荷。

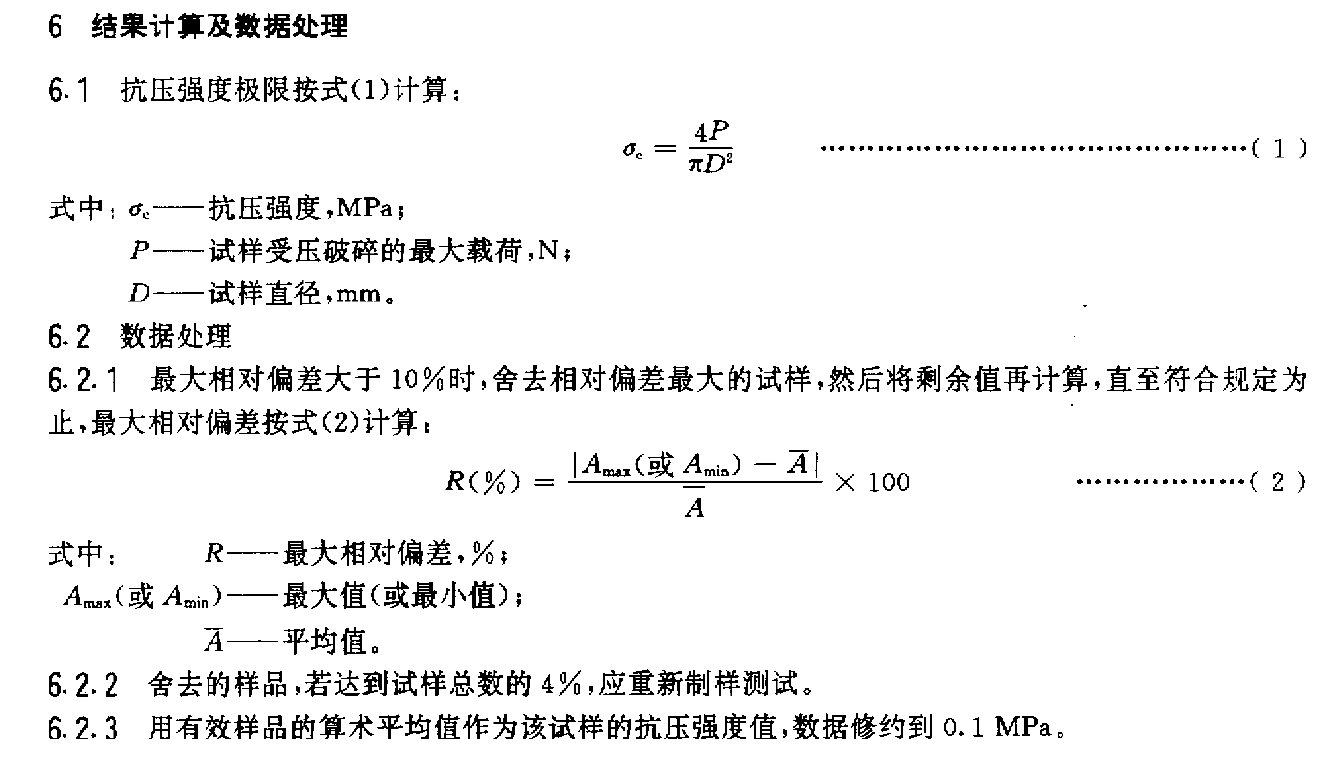

試驗結果：
