一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

范圍：

本部分規(guī)定了直徑為0.3--10mm的金屬線材在雙向扭轉(zhuǎn)中承受塑形變形能力及顯示線材的表面或內(nèi)部缺陷。

依據(jù)標(biāo)準(zhǔn)：

GB/T29.1 金屬材料線材第1部分:單向扭轉(zhuǎn)試驗方法

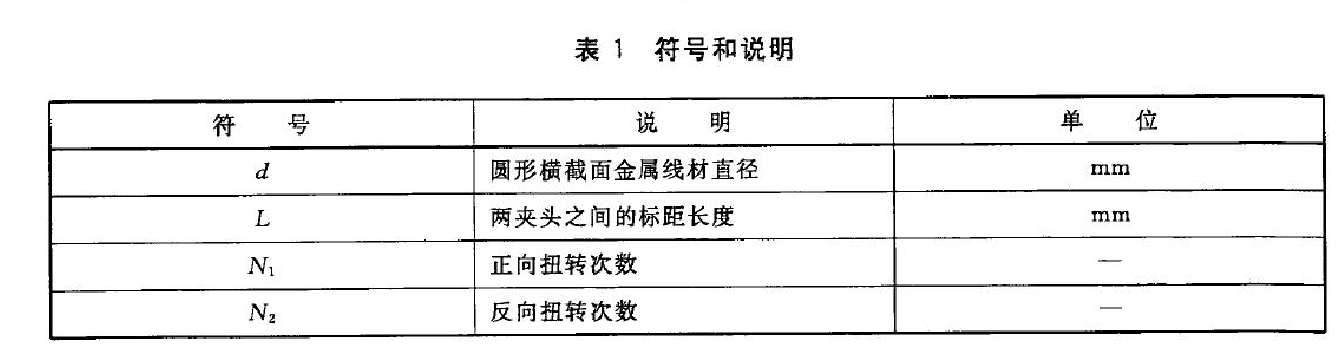

試驗原理：

試樣繞自身軸線先向一個方向均勻旋轉(zhuǎn)360°作為一周，扭轉(zhuǎn)至規(guī)定次數(shù)后，向相反方向旋轉(zhuǎn)至規(guī)定次數(shù)或試樣斷裂。

技術(shù)要求：

1、線材雙向扭轉(zhuǎn)試驗機(jī)夾頭應(yīng)具有足夠的硬度抵抗磨損。試驗期間，兩夾頭保持在同一軸線上，并對試樣不施加任何彎曲力。

2、EZ線材扭轉(zhuǎn)試驗機(jī)能夠?qū)υ嚇邮┘舆m當(dāng)?shù)睦o力，線材扭轉(zhuǎn)試驗機(jī)自身不得妨礙因試樣收縮所引起的夾頭間長度的變化。

3、EZ金屬線材扭轉(zhuǎn)試驗機(jī)的一個夾頭應(yīng)能繞試樣軸線雙向轉(zhuǎn)動，而另一個不得有任何轉(zhuǎn)動，除非這種角度變形被用于測定扭矩。

4、為了適應(yīng)不同長度的試樣，金屬線材雙向試驗機(jī)夾頭問的距離應(yīng)可以調(diào)節(jié)和測量

5、線材雙向扭力試驗機(jī)的扭轉(zhuǎn)速度應(yīng)能調(diào)節(jié)，并配置自動記錄扭轉(zhuǎn)次數(shù)的裝置。

6、線材雙向扭力試驗時試樣可能斷為幾節(jié)飛出，試驗機(jī)應(yīng)提供安全防護(hù)裝置，保護(hù)操作者免受傷害。

如何取樣

1、EZ線材雙向扭力測試試樣應(yīng)盡可能是平直的。

2、必要時，可用于對試樣進(jìn)行矯直，當(dāng)用手不能矯直時，可將試樣置于木材、塑料或銅質(zhì)平面上，用由這些材料制成的工具矯直，或采用其他合適的方法進(jìn)行矯直。

3、矯直時，不允許損傷試樣表面，不應(yīng)扭曲試樣。

4、存在局部硬彎的線材不允許用于試驗。

5、除非另有規(guī)定，金屬線材單向扭轉(zhuǎn)測試試樣間兩夾頭間的標(biāo)距長度應(yīng)符合一些規(guī)定

直徑為0.3--1.0     標(biāo)距為200d

直徑為1.0--5.0     標(biāo)距為100d

直徑為5.0--10.0    標(biāo)距為50d

為了檢測表面和內(nèi)部缺陷，標(biāo)距應(yīng)是固定的，在相應(yīng)的產(chǎn)品標(biāo)準(zhǔn)里應(yīng)規(guī)定并在檢測報告里注明。

試驗程序：

1、線材雙向扭力測試試驗一般應(yīng)在10℃--35℃的室溫下進(jìn)行，如有特殊要求，試驗溫度應(yīng)為23℃+5℃。

2、將試樣置于線材雙向扭轉(zhuǎn)試驗機(jī)夾持鉗口中，使其軸線與夾頭軸線相重合。為使試樣在試驗過程中保持平直，應(yīng)施加某種形式的拉緊力，這種拉緊力不得大于該線材公稱抗拉強(qiáng)度相應(yīng)力值的2%。

3、將試樣置于線材雙向扭轉(zhuǎn)試驗機(jī)后，以不大于1轉(zhuǎn)/秒的恒定速度旋轉(zhuǎn)可轉(zhuǎn)動夾頭，用相關(guān)標(biāo)準(zhǔn)規(guī)定的轉(zhuǎn)數(shù)向一個方向轉(zhuǎn)動后，再以相同的轉(zhuǎn)速向相反方向轉(zhuǎn)動到規(guī)定次數(shù)或斷裂。一轉(zhuǎn)為360°。

注:除非相關(guān)標(biāo)準(zhǔn)有特殊說明，試驗后目測檢查夾頭之間的試樣情況。

4、如果正向扭轉(zhuǎn)時斷裂，按照GB/T 239. }執(zhí)行。反向扭轉(zhuǎn)后沒有明顯缺陷說明試樣符合試驗要求。
