人造板靜曲強度與三點彎曲工作原理：

三點彎曲的靜曲強度和彈性模量，是在兩點支撐的試件中部施加載荷進行測定。靜曲強度是確定試件在比較大載荷作用時的彎矩和抗彎截面模量之比;彈性模量是確定試件在材料的彈性極限范圍內，載荷產生的應力與應變之比。

人造板靜曲強度與三點彎曲設備的選擇：

A、ZCMW人造板萬能試驗機根據產品要求選擇合適的載荷量程范圍.測量精度為載荷值的l%。人造板萬能試驗機由以下幾部分組成：

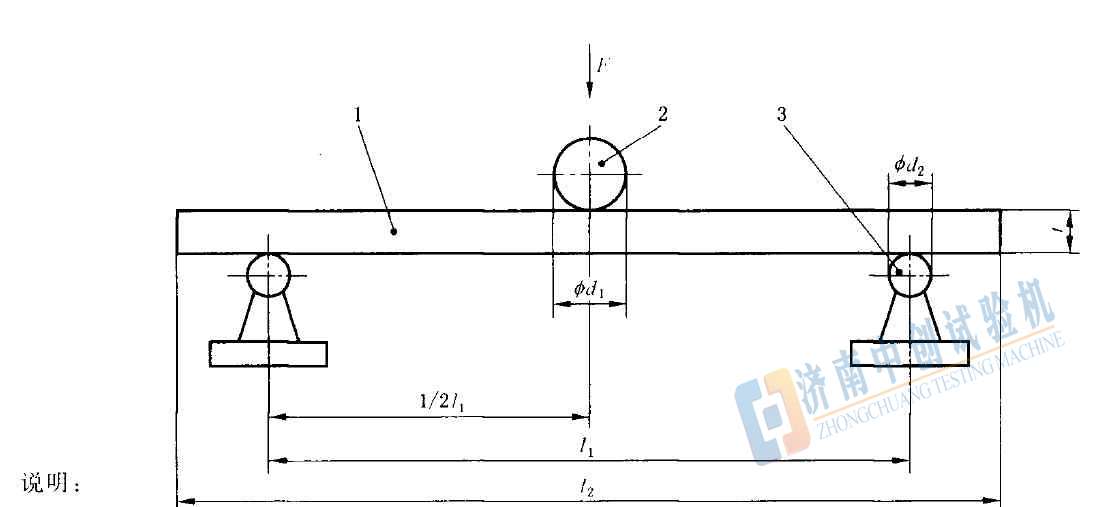

1、兩個平行的圓柱形支承輥(見圖)，輥長度應超過試件寬度。當板基本厚度t<=6 mm="" 5="" mm="">6 mm時.支承輥直徑為(15士(0. 5)mm。支承輥之間的距離應可調節。

2、圓柱形加荷輥(見圖>，當板基本厚度t《=6 mn:時，加荷輥改徑為(10士0.5)mm;當板基本厚度t>6 mm時·加荷輥直徑為(3。士0. 5)mm。加荷輥平行與支承輥放置，并與兩支承輥之間距離相等。



1---試件

2---加荷輥

3---支承輥

F---載荷

T---試件厚度

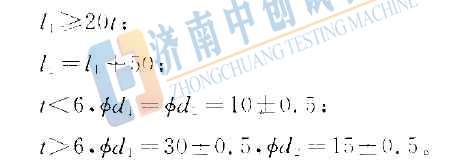

注:





3、變形測量儀(如百分表或類似測量工具），置于支承輥中間，測量試件變形，分度值為

0. 01 mm。

1. 測量系統，可測量施加到試件上的載荷，精確度為測量值的1 %。

B、游標卡尺，分度值0.1mm,根據試件長度選擇量程0mm-300mm,0mm-600mm,0mm-1500mm

C、千分尺，分度值0.01mm,根據試件厚度選擇量程0mm-25mm,25mm-50mm,50mm-75mm.

人造板靜曲強度計算結果:



彈性模量計算結果：





文章來自:     濟南中創工業測試系統有限公司  技術部
