空氣彈簧試驗機如何測試垂向阻尼系數

測試按照如下進行:

a)試驗準備

正式試驗前:

—將空氣彈簧安裝在空氣彈簧試驗臺上，上面放置模擬垂向工作載荷F(1土0.05)的質量塊；

—空氣彈簧與一定內容積的輔助空氣室相連接，二者之間安裝規定的節流阻尼裝置；

—向空氣彈簧充氣，使其承載力達到F(1土0.05 ) ；

—在F(1士0.05)下以垂向振幅d、頻率f=0.1 Hz往復振動5個循環；

—在F(1士0.05)和安裝高度H=(H士2 ) mm下靜態放置(15士2) min

b）試驗測試：

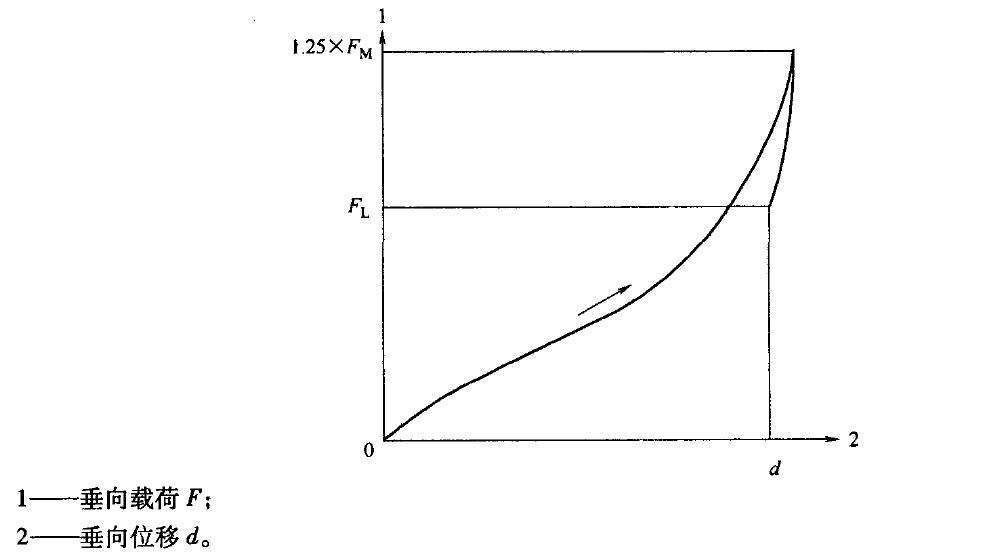

輔助彈簧定載荷下的高度示例

    對于任一個垂向載荷，測試不同激勵振幅下的垂向阻尼系數，不同激勵振幅應以升序進行測試，兩相鄰的測試間隔為2min-3min

如果技術規范中沒有指定試驗頻率范圍，建議頻率為0. O1 Hz一5. 0 Hz，試驗以變頻掃描的方式進行。激勵振幅a =2. 5 mm,5. 0 mm,7. 5 mm，對于每個振幅進行變頻掃描，記錄空氣彈簧上平面響應位移變化曲線，每個激勵振幅下響應振幅比較大時對應的頻率為共振頻率，共振頻率時響應振幅與激勵振幅的比值為共振倍率，由共振倍率可計算得到阻尼系數，見公式



對3個激勵振幅都要進行測試，由不同的激勵振幅得到的阻尼系數平均值為該載荷下的阻尼系數值。

如果測試不同載荷下的垂向阻尼系數值，載荷加載應以降序進行，加載載荷公差為士5% 。
