一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

塑料薄膜是重要的軟包裝材料之一，關于高分子聚合物來說，在沒有外力作用時，大分子鏈、鏈段或微晶的陳列是無序的，出現各向異性。當遭到拉伸應力等外力作用時，大分子鏈、鏈段或微晶就會沿著外力方向停止有序陳列，發生不同水平的取向，構成取向態構造。但是取向后，由于取向方向與未取向方向上原子之間的作用力不同，聚合物出現爲各向異性，致使資料在取向方向上的模量、強度、折射率等性質與取向前有了明顯的差異。因此關于成品薄膜，由于縱向、橫向取向水平的不同，薄膜的拉伸試驗選擇薄膜拉伸測試機來完成試驗。
   本次實驗依據國標關于塑料試樣形態調理和實驗的規范環境規則的環境條件下放置4~8h，并用我司消費的0.5級薄膜拉伸測試機停止實驗，并依據相應數據曲線取得其不同的特點。
 1.BOPP薄膜
   BOPP薄膜的拉伸實驗采用切割法制備試樣，試樣類型爲2型試樣，采用長150mm、寬(15±0.1)mm的長條形，夾具間距爲100mm，實驗速度爲(250±25)mm/min，辨別停止縱向和橫向拉伸測試，繪制拉伸曲線，如圖1所示。

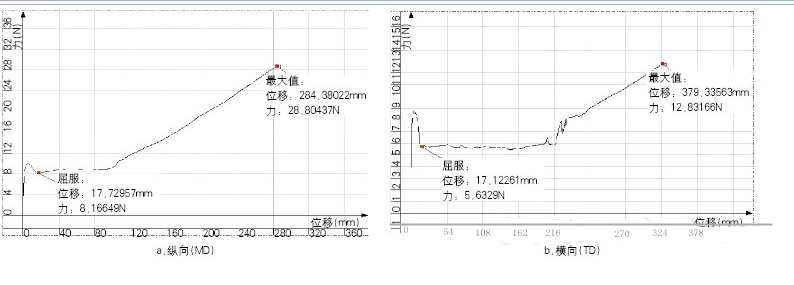

圖1 BOPP薄膜拉伸曲線(厚度：27μm)
   從圖1可知，BOPP薄膜縱向、橫向拉伸曲線形狀差別較大。MD曲線較爲平滑，拉伸力數值較大，拉伸呈剛性;TD曲線出現出屈從拐點，拐點前后曲線線性平直。
   2.CPP薄膜
   CPP薄膜試樣采用長150mm、寬15mm的長條形，標距爲50mm，實驗速度爲(500±50)mm/min，辨別停止縱向和橫向拉伸測試，繪制拉伸曲線，如圖2所示。

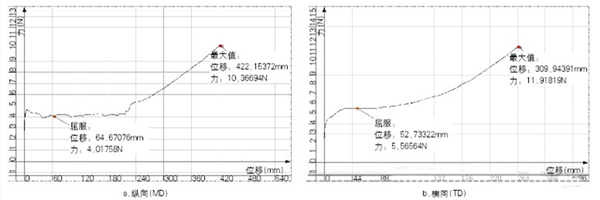

圖2 CPP薄膜拉伸曲線(厚度：25μm)

   CPP薄膜縱向、橫向拉伸曲線形狀近似，起始拉伸力迅速上升，曲線斜率較大，進入屈從后拉伸力隨拉伸伸長的增大無分明變化，曲線呈波浪狀崎嶇，隨后隨拉伸伸長的增大薄膜拉伸力呈線性降低，表現出拉伸硬化景象。
   3.LDPE薄膜
   LDPE薄膜試樣爲2型試樣，寬度爲10mm，夾具間距爲50mm，實驗速度爲(500±50)mm/min，辨別停止縱向和橫向拉伸測試。圖3爲比較常用的LDPE薄膜拉伸曲線。

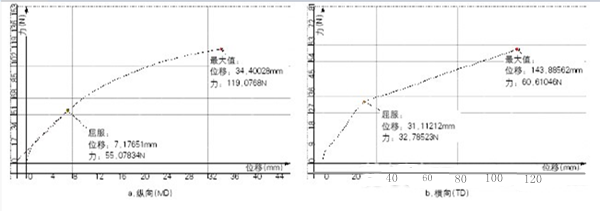

圖3 LDPE薄膜拉伸曲線(厚度：40μm)

從圖3可知，MD曲線與CPP薄膜的拉伸曲線相似;TD曲線起始拉伸力迅速上升至屈從拐點，后隨拉伸伸長的增大薄膜拉伸力降低較爲遲緩，但曲線平滑，拉伸力波動。
   4.BOPET薄膜
   BOPET薄膜試樣采用2型試樣，長150mm、寬(15±0.1)mm的長條形，夾具間距爲100mm，實驗速度爲(100±10)mm/min，辨別停止縱向和橫向拉伸測試，繪制如圖4所示的拉伸曲線。

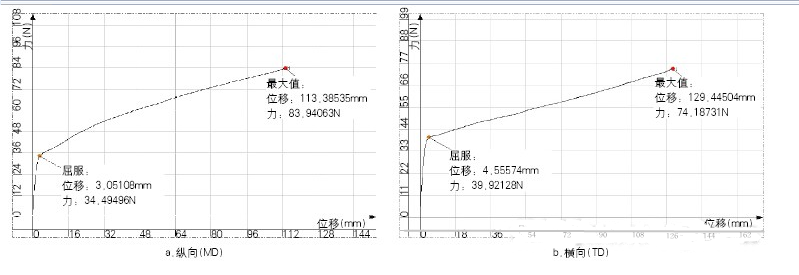

圖4 BOPET薄膜拉伸曲線(厚度：25μm)

   從圖4可知，BOPET薄膜縱向、橫向曲線形狀和數值均相近，起始拉伸力迅速上升至分明的屈從拐點，之后拉伸力隨拉伸伸長的增大根本呈線性降低;曲線形狀潤滑平直，表現出拉伸力波動，標明資料功能較爲平衡。



更多詳細的資料請咨詢濟南中創試驗機銷售工程師
