一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

人造板萬(wàn)能試驗(yàn)機(jī)可以測(cè)試?yán)w維板的內(nèi)結(jié)合強(qiáng)度、靜曲強(qiáng)度、彈性模量、表面結(jié)合強(qiáng)度、拉伸強(qiáng)度、抗彎強(qiáng)度、屈服強(qiáng)度、握螺釘力等性能。

微機(jī)控制人造板試驗(yàn)機(jī)測(cè)試?yán)w維板內(nèi)結(jié)合強(qiáng)度測(cè)試方法：

纖維板內(nèi)結(jié)合強(qiáng)度滿足要求：

狀態(tài)                             公稱厚度范圍

           ≥1.5-3.5       ＞3.5-6      ＞6-9      ＞6-9      ＞9-13      ＞13-22       ＞22-34

干燥       0.60            0.60           0.60       0.50        0.45         0.40           0.40

潮濕       0.60            0.60           0.60       0.50        0.45         0.40           0.40

備注：做內(nèi)結(jié)合強(qiáng)度試驗(yàn)時(shí)，與他本身的干燥、潮濕程度無(wú)關(guān)。

內(nèi)結(jié)合強(qiáng)度取樣注意事項(xiàng)：

1、取50x50的纖維板，8塊；

2、做內(nèi)結(jié)合強(qiáng)度測(cè)試時(shí)，不用識(shí)別區(qū)分上下表面；做其他性能應(yīng)區(qū)分上下表面；

3、纖維板不允許焦邊，邊棱應(yīng)平直，相鄰兩邊為直角。

試驗(yàn)原理：

    纖維板內(nèi)膠合強(qiáng)度是纖維板試件表面承受均勻分布的拉力，直至破壞時(shí)的抗拉能力的測(cè)定。內(nèi)膠合強(qiáng)度是垂直于試件表面的比較大破壞拉力和試件面積之比。

人造板萬(wàn)能試驗(yàn)機(jī)應(yīng)滿足規(guī)格要求：

1、微機(jī)控制人造板試驗(yàn)機(jī)能通過(guò)輔具施加垂直于纖維板表面的拉力，根據(jù)纖維板的要求選擇合適載荷量程范圍，測(cè)量精度為載荷值的1%。

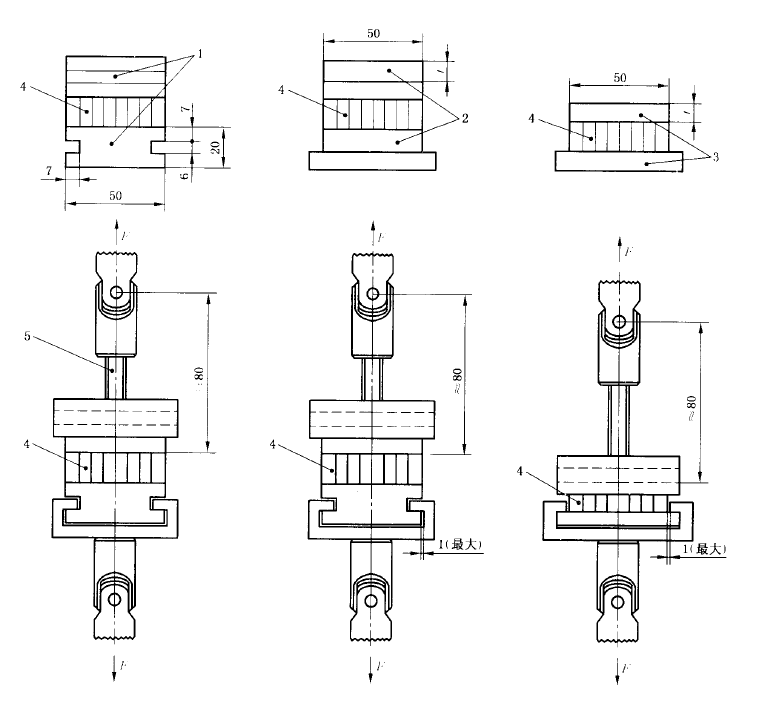

2、輔具卡頭，可以是金屬、櫻木或硬木膠合板，卡頭與附具配合，將纖維板試件粘接在卡頭上。

操作規(guī)程：

1、在纖維板試樣的長(zhǎng)度、寬度中心線處測(cè)量試件寬度和長(zhǎng)度。

2、纖維板試件與卡頭膠合:把環(huán)氧樹(shù)脂膠或融化的熱熔膠等類似膠私劑均勻涂布在卡頭表面，將纖維板試件和卡類粘結(jié)存一起除去從膠層擠出的膠。如果使用熱熔膠，硬質(zhì)纖維板的網(wǎng)紋一側(cè)進(jìn)行砂光，直到表面光滑。



3、纖維板在內(nèi)膠合時(shí)，由于膠中的水分和(或)溫度升高等原因引起的附加應(yīng)力會(huì)對(duì)纖維板試件產(chǎn)生影響，應(yīng)盡可能避免。

4、將纖維板組件放入夾緊試驗(yàn)機(jī)中并加載直至纖維板試件破壞整個(gè)試驗(yàn)應(yīng)均勻加載，從加載開(kāi)始在(60士30)s內(nèi)使試件破壞,記下比較大載荷值，精確至1%。

5、若測(cè)試時(shí)有部分或全部在膠層破壞.或長(zhǎng)頭破壞，其結(jié)果無(wú)效，應(yīng)在原試樣上另取試件重測(cè)。

 相關(guān)產(chǎn)品推薦：



         手動(dòng)人造板試驗(yàn)機(jī)                    數(shù)顯式人造板萬(wàn)能試驗(yàn)機(jī)                微機(jī)控制人造板萬(wàn)能試驗(yàn)機(jī)
