一区二区三区欧美精品_亚洲性生活免费视频_国产精品视频导航_91网页_久久久久久久久浪潮精品_91精品国产乱码久久久久久久久

電炭制品抗折強度測試機主要用于測試電炭制品以及電炭材料的抗折變形、抗折負荷、抗折強度等力學性能檢測。

電炭制品抗折強度測試機滿足要求：

—電炭制品抗折強度測試機，準確度為1%。

—游標卡尺，分度值為0.02mm。

—千分尺，分度值為0.01mm。。

—游標萬能角度尺。

試驗條件：

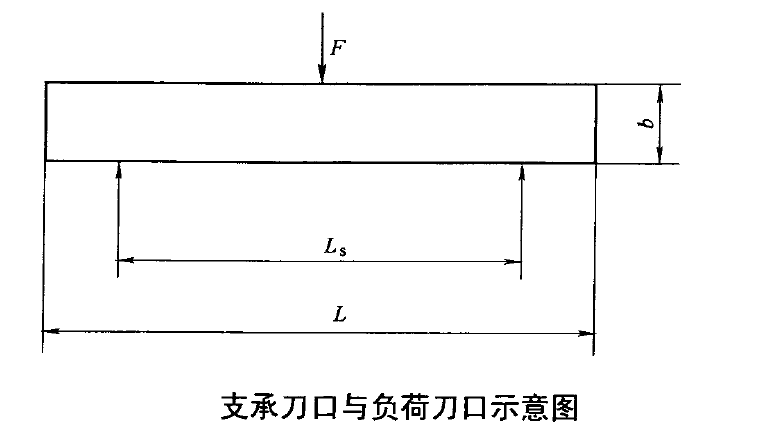

1、負荷壓頭刀口半徑R1==4.5mm±0.5mm，支撐刀口半徑R2=1mm±0.5mm。

2、兩支承刀口應在同一平面內，且平行，負荷壓頭刀口應平行于兩支承刀口，應能在兩支承刀口平行面的垂直方向上下移動，并且位于中間位置。



試樣要求：

1、標準試樣尺寸b*W*L,10mm*10mm*64mm或4mm*8mm*32mm

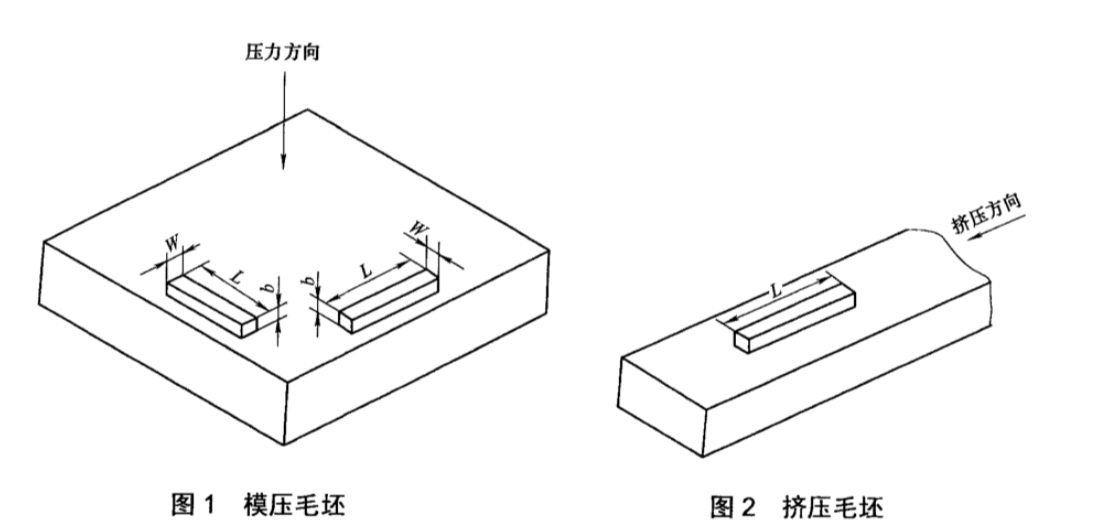

2、標準試樣尺寸b、W、L與模壓制品壓力方向及擠壓制品軸線方向的關系如圖：



3、長度L必須垂直與模壓制品壓力方向，平行于擠壓制品的擠壓軸線方向。厚度b必須平行于壓力方向。

4、試樣相鄰各面 必須成直角。表面粗糙度為通常使用電刷的表面粗糙度，不論是模壓或擠壓制品均應全部去掉表皮。

5、b和w尺寸偏差為±0.04mm，L尺寸偏差為0.08mm，b*m為正方形，角度偏差為±1.5°，垂直于L尺寸的任何橫截面的兩對面平行度公差為0.04mm。

6、體積密度試樣的b、w和L尺寸偏差均為±0.04mm。

試驗步驟：

1、檢查機械零點應在零位。各部件應正常，兩支承刀口間距L。

2、檢查試樣尺寸，對尺寸W和b測量準確度為0.5%。

3、將試樣對稱的放置在兩支承刀口上，尺寸L垂直于刀口，尺寸不平行于刀口，負荷壓頭在試樣中間，即在兩支承刀口中間加壓。

4、啟動電炭制品抗折強度測試機，均勻緩慢加載，時間應不少于55，直至試樣斷裂，讀出此時破壞力F。



相關文章：

石墨電極抗折強度測試試驗機檢測標準

GBT3074石墨電極抗折強度測定方法

電炭制品抗壓強度試驗機測試方法
