適用范圍：

　　本標準規定了測定汽車用制動器襯片材料內抗剪強度的試驗設備、試樣制備、試驗程序和數據處理方法。

　　本標準適用于汽車用鼓式制動器襯片和盤式制動器襯墊。

術語和符號：

　　剪切力F：平行于襯片摩擦面造成剪切的力，N。

　　剪切面積A：在剪切力作用下，襯片材料的被剪面積，mm²。

試驗設備：

1、試驗機

　　能按既定的工況加載并具有剪切力記錄裝置的拉力或壓力試驗機。平均的加載速率為4500±500N/s。當剪切力高于5000N時，應調整加載機構，使瞬時的加載速率在4500±2250N/s范圍內。

　　若用液壓式拉 (壓）力試驗機，上述試驗規范可按無負載時試驗機活塞的運行速率予以調整，運行速率 (mm／s）取決于試驗機類型。

2、剪切夾具

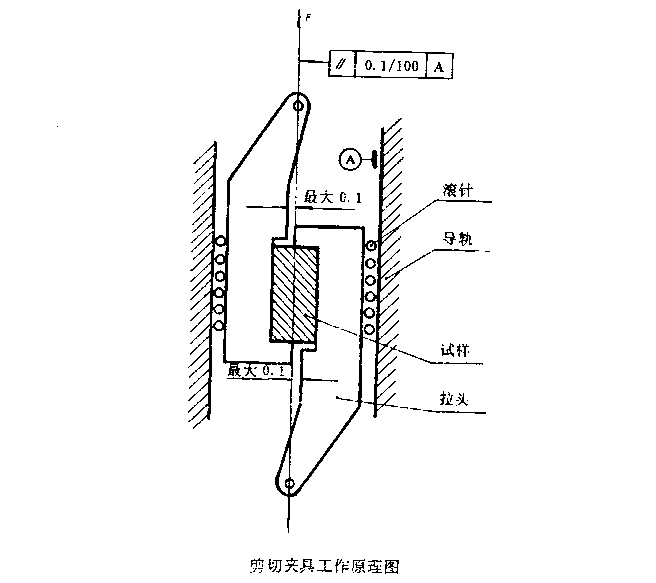

　　剪切夾具如圖。它具有上、下拉頭，兩拉頭間的間隙不得大于0.1mm，相對滑動時的摩擦力及拉頭與導軌間的摩擦力應盡可能地小。

　　兩拉頭均開槽，以容納試樣。試樣與嵌槽應配合良好，以免受力時傾斜。

　　剪切力通過夾具和試祥兩者的中線，并與導軌平行。導軌在100mm長度內的偏差不得超過0.1mm。

3、游標卡尺

　　精度為0.02mm。

4、秒表

　　比較小讀數單位為0.1s。

試樣制備：

1、取樣

　　從庫存成品中隨機抽取的樣品上制取試樣。

　　試樣總數至少5個，應盡量取自同一片樣品，若樣品較小，則應從盡量少的樣品上制取。

　　取樣部位距樣品邊緣至少5mm。鼓式制動器襯片的取樣部位，應在剪切應力比較大處。

2、標志和編號

　　在試樣上劃出正常制動方向的標志，并將試樣逐個編號。

3、試樣規格

　　長： 20±0.1mm；

　　寬： 20±0.1mm；

　　厚： 5±0.1mm或10±0.1mm。

　　試樣表面應用0號砂紙磨平，并應清潔、無裂紋。

試驗程序：

1、按編號順序，將試樣逐個置于夾具中。試樣的受剪方向應平行于樣品的正常制動方向。

2、啟動開關，試驗機運行，在試樣開始受力瞬間立即計時。

3、加力至試樣破裂，停機。記錄剪切力和剪切時間，記錄格式如附錄A（補充件）。

4、將夾具的拉頭恢復至試驗開始時的位置，取下破裂的試樣。

5、檢查并記錄試樣的斷面有無氣泡、雜質等內部缺陷。
