萬能試驗機，集拉伸、彎曲、壓縮、剪切等功能于一體的材料試驗機，主要用于金屬、非金屬材料力學性能試驗，是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。　那么“萬能試驗機構造和工作原理是什么”下面小編就為大家詳細介紹一下，一起來看看吧。

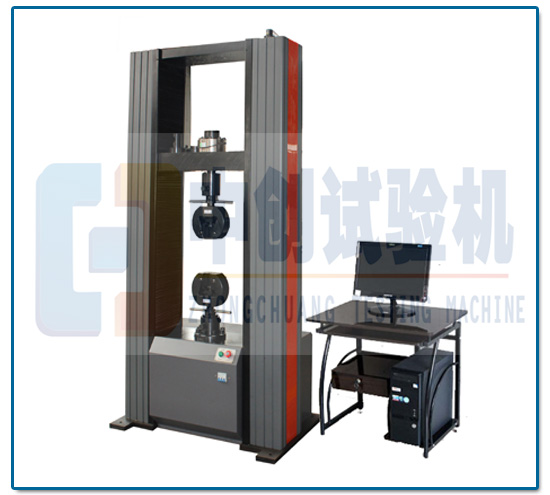

一、萬能試驗機的構造

(1)機座內包括電機、油源、千斤頂部分，為試驗機的動力部分;

(2)4根立柱底部與機座臺面固定，并通過卡箍將上橫梁固定于立柱頂部，使上橫梁與立柱形成反力架;

(3)2根絲桿穿過機座臺面，與機座臺面相互獨立，之間沒有約束。絲桿由專門的電機驅動，可以同步旋轉，絲桿旋轉的同時可以帶動下橫梁上下移動，根據試樣大小，調節下橫梁到合適位置，絲桿停止旋轉后下橫梁的位置是固定不變的;

(4)上橫梁和下橫梁上配有夾具，用于加持試樣;

(5)試樣安裝后，開啟電源和油源，千斤頂將機座臺面上頂，同時帶動4根立柱和上橫梁向上移動，因為下橫梁的位置是固定的，因此上橫梁向上移動將對試件產生拉力。

(6)上下橫梁之間的比較大拉伸空間為710mm。

二、萬能試驗機的工作原理

(1)拉力試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。

(2)以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

以上就是關于“萬能試驗機構造和工作原理是什么”的相關介紹，希望可以幫助到大家，如果想了解更多的資訊歡迎聯系我們，我們將竭誠為您服務，期待您的來電與支持。
